產品概述

APF有源濾波器通過外部電流傳感器CT，實時檢測負載電流，并通過內部DSP計算，提取出負載電流的諧波成分，然后通過PWM信號發送給內部IGBT，控制逆變器產生一個和負載諧波大小相等、方向相反的電流注入到電網中補償諧波電流補償諧波電流，實現濾波治理功能。

具有以下特點;

1 實現完美電能質量系統

2 全面的保護功能，提升用電安全

3 便于融入系統的設計

4 優質的人機交互體驗

YS-APF產品描述如圖2-10所示， 25A/35A、 5OA、100A和150A容量等級的機型分別如表2-1所示。產品外觀尺寸如圖2-2、2-3所示。

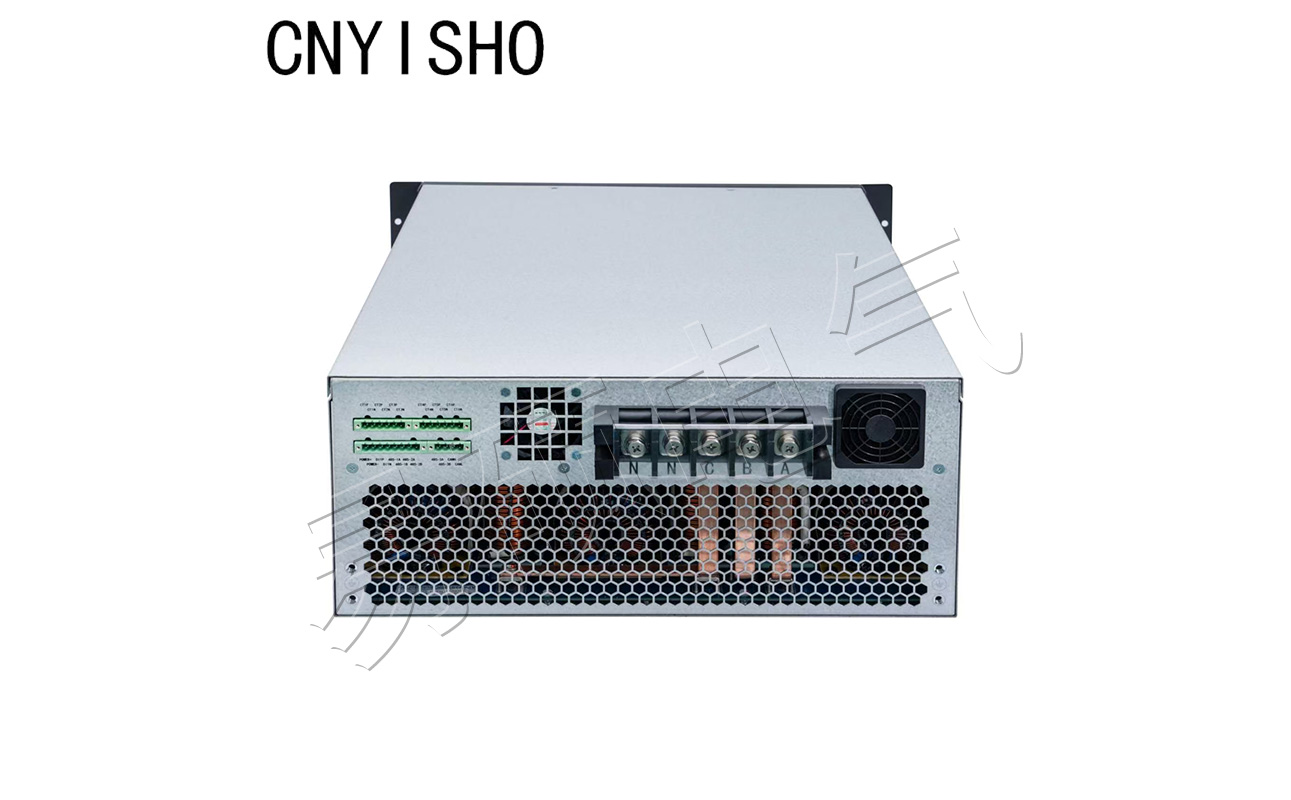

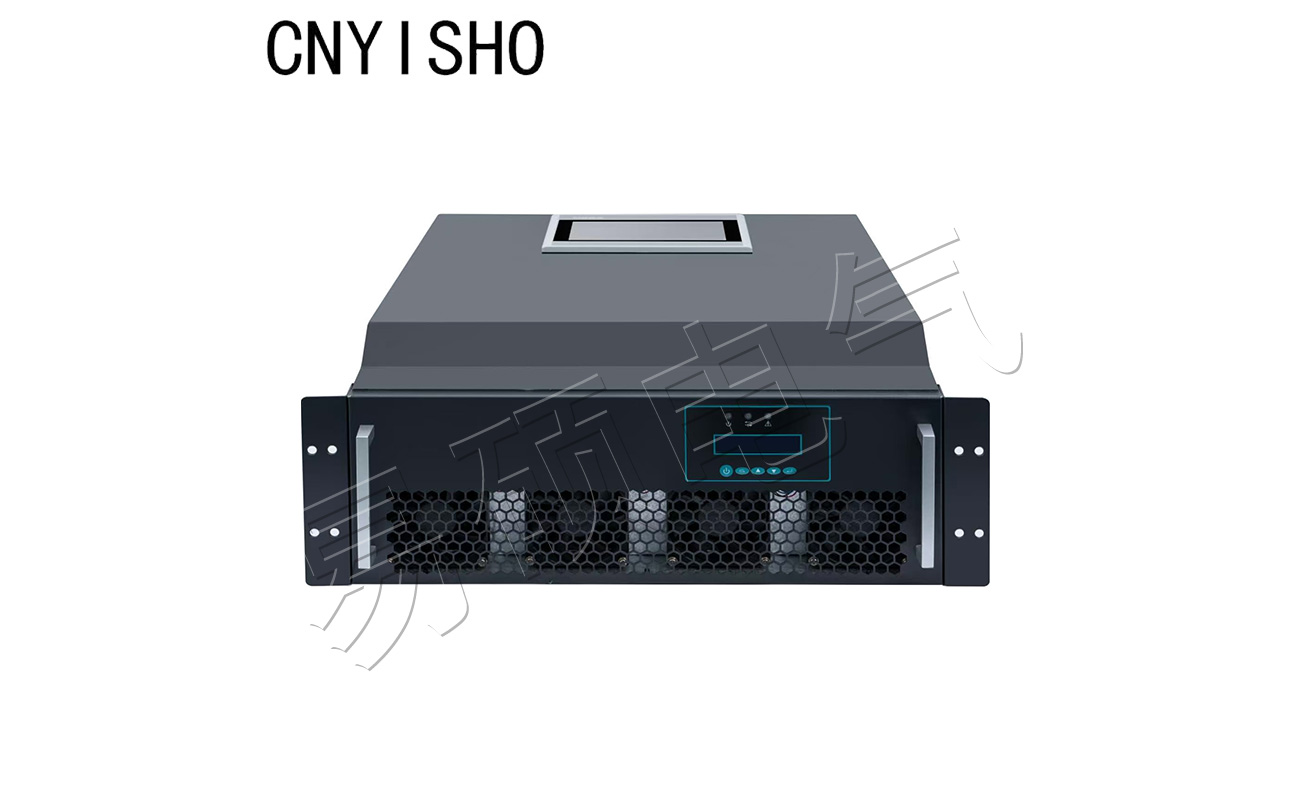

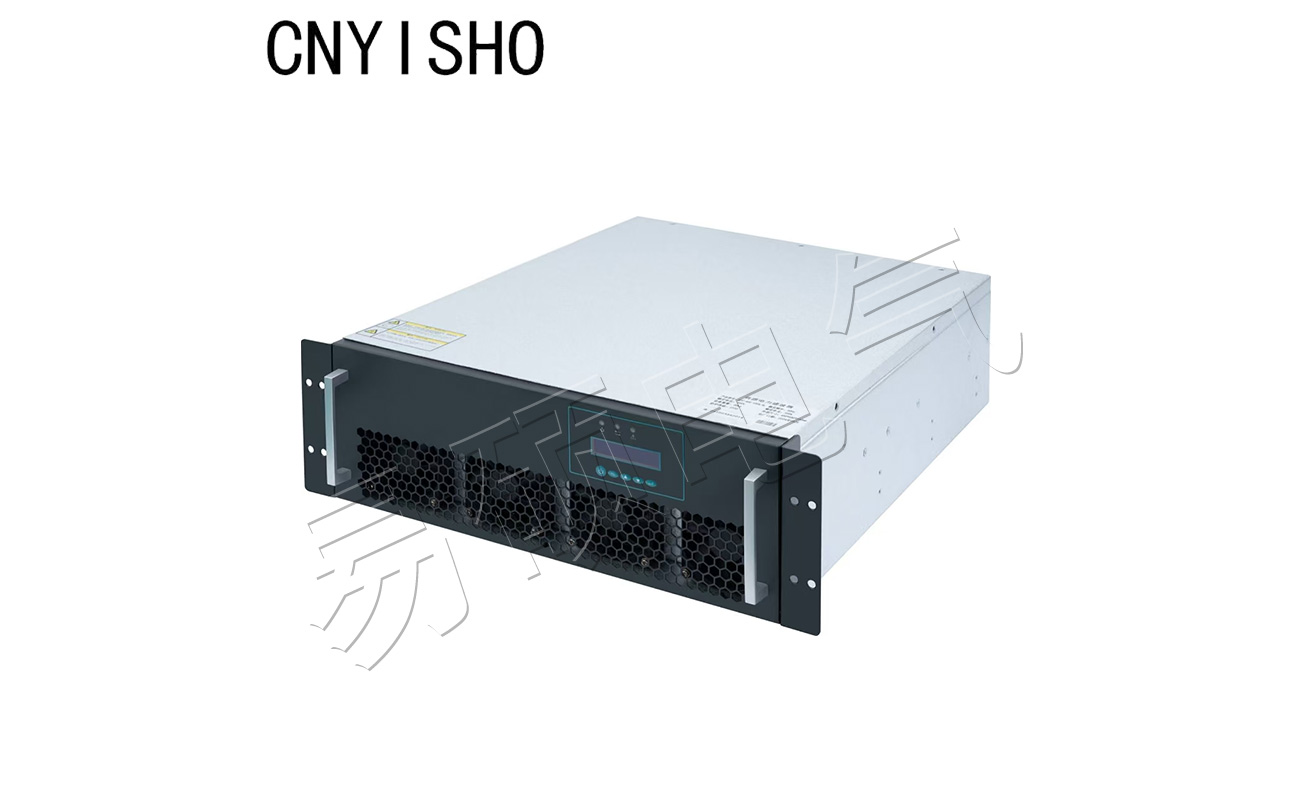

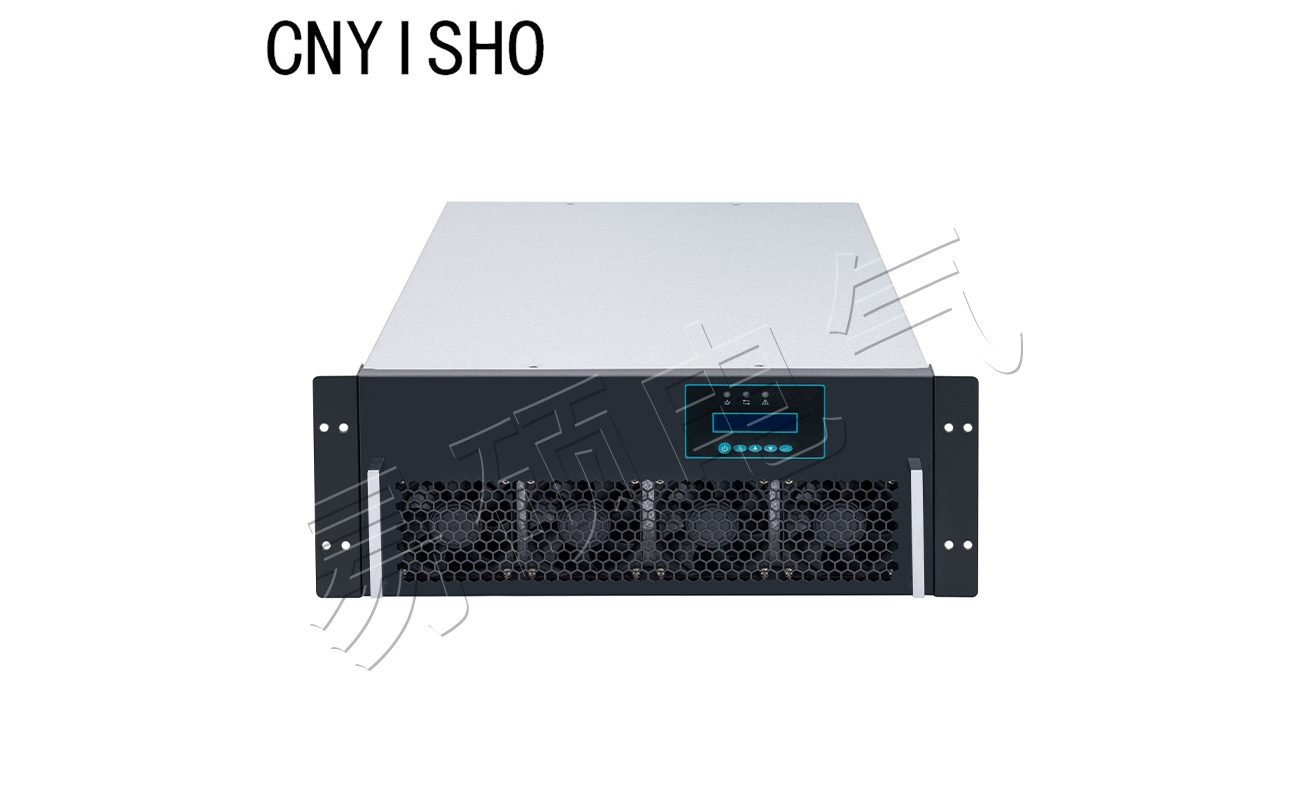

圖2-1  APF產品描述

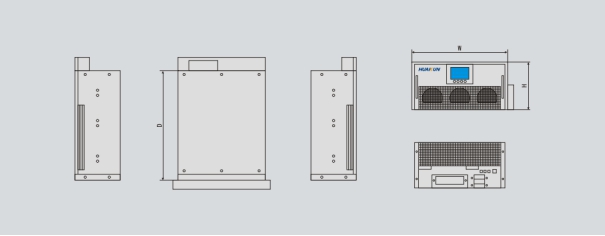

圖2-2機架式機型外觀尺寸描述

圖2-3壁掛式機型外觀尺寸描述

1. 安全注意事項

有源電力濾波器(以下簡稱APF)適用于工業場合，與諧波源并聯于電網，治理諧波。

不可以暴露在雨水，濕氣重的地方，并遠離可燃液體、瓦斯或者爆炸物。

前后需要預留足夠空間，以維持良好通風并方便人員維修操作。

降低火災和電擊危險，必須由經過培訓合格的人員進行安裝且須在可控制的工作環境下作業。

降低電擊危險，任何的維護工作必須由合格的技術人員執行，在維護前務必切斷所有電源。

高壓危險，直流電容放電時間超過5分鐘，請確認充分放電再進行操作。

降低電擊危險，請?jiān)谶B接電源前詳細閱讀本用戶手冊，并保存此手冊為永久性參考資料。

2. 接線注意事項

1) 為防止漏電流產生危險，APF需要良好接地。

2) 接線必須充分考慮補償容量，充分考慮配線的載流能力。

3) 進線需要連接保護裝置。

4) 保護裝置容量需配合APF的容量。

3. 使用注意事項

1) 此APF為補償電網諧波使用，要根據諧波含量選擇APF容量，以免容量不足影響補償效果。

2) 進行諧波治理，需要外接諧波電流檢測CT。

3) 為確保APF有優良的可靠性并避免過熱，不可塞住或者蓋住進出風口。

4) 工作環境要求無腐蝕性氣體、無導電粉塵，環境溫度為-10℃～40℃，超出此溫度范圍，APF將不能工作;

5) 電網電壓畸變率高于15%時，用戶需要特殊說明，以便提供不同的解決方案。
