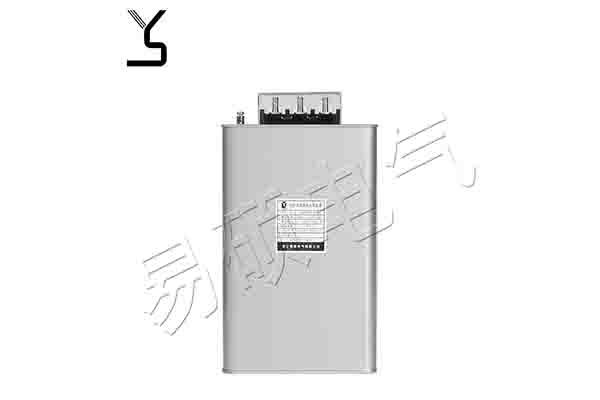

電力補償電容器，是電力系統的無功補償裝置之一。在電力系統中，電力補償電容器可以補償無功功率、提高功率因數、提高設備處理、降低電能損失。今天小易會向大家介紹電力補償電容器的星形接線和三角形接線。

1、星形接線方式

在電力系統中，星形接線可分為帶中性線和不帶中性線2種情況。其中帶中性線方式的優勢在于可以進行分相投切，從而補償電網負荷的三相不平衡。對于不帶中性線方式來說，其需要兩相電容才能形成回路。和星形帶中性線方式相同的是，它們的三相基波電壓對稱，所以三相基波電流合成值為零；而3次諧波電流則由線電壓決定，三相電壓的3次諧波大小相等，方向相同，在線電壓中相互抵消，因此電容支路中沒有3次諧波電流。

2、三角形接線

在電力系統中，三角形接法按照星形三角形變換原理，可以轉化為星形接線。當電力系統中存在三相不平衡的負載時，可以令可令各相電容值不等，根據各相負荷進行分相補償。在電力補償電容器總無功容量相等的情況下，三角形接線和星形無中性線方式度外電路表示的特性相同。在實際進行無功補償時，企業采用三角形接線方式更多。

星形接線和三角形接線，是電力補償電容器常見的接線方式。目前企業常用的接線方式是三角形接線，因?yàn)樗梢詫?shí)現分相補償，解決三相不平衡的問題。
