無功補償器是一種補償裝置，在電子供電系統中所承擔的作用是提高電網的功率因數，降低供電變壓器及輸送線路的損耗，提高供電效率，改善供電環境。所以無功功率補償裝置在電力供電系統中處在一個不可缺少的非常重要的位置。

合理的選擇補償裝置，可以做到最大限度的減少網絡的損耗，使電網質量提高。反之，如選擇或使用不當，可能造成供電系統，電壓波動，諧波增大等諸多因素。

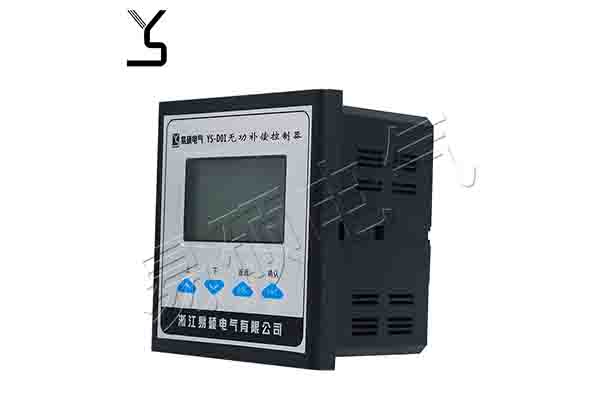

無功功率補償控制器有三種采樣方式，功率因數型、無功功率型、無功電流型。選擇那一種物理控制方式實際上就是對無功功率補償控制器的選擇?？刂破魇菬o功補償裝置的指揮系統，采樣、運算、發出投切信號，參數設定、測量、元件保護等功能均由補償控制器完成。十幾年來經歷了由分立元件--集成線路--單片機--DSP芯片一個快速發展的過程，其功能也愈加完善。

就國內的總體狀況，由于市場的需求量很大，生產廠家也愈來愈多，其性能及內在質量差異很大，很多產品名不符實，在選用時需認真對待。在選用時需要注意的另一個問題就是國內生產的控制器其名稱均為"XXX無功功率補償控制器"，名稱里出現的"無功功率"的含義不是這臺控制器的采樣物理量。采樣物理量取決于產品的型號，而不是產品的名稱。

功率因數控制器

功率因數用cosΦ表示，它表示有功功率在線路中所占的比例。當cosΦ=1時，線路中沒有無功損耗。提高功率因數以減少無功損耗是這類控制器的最終目標。這種控制方式也是很傳統的方式，采樣、控制也都較容易實現。*"延時"整定，投切的延時時間，應在10s-120s范圍內調節"靈敏度"整定，電流靈敏度，不大于0-2A。*投入及切除門限整定，其功率因數應能在0.85（滯后）-0.95（超前）范圍內整定。*過壓保護設量*顯示設置、循環投切等功能這種采樣方式在運行中既要保證線路系統穩定、無振蕩現象出現，又要兼顧補償效果，這是一對矛盾，只能在現場視具體情況將參數整定在較好的狀態下工作。

即使調整的較好，也無法禰補這種方式本身的缺陷，尤其是在線路重負荷時。舉例說明：設定投入門限；cosΦ=0.95（滯后）此時線路重載荷，即使此時的無功損耗已很大，再投電容器組也不會出現過補償，但cosΦ只要不小于0.95，控制器就不會再有補償指令，也就不會有電容器組投入，所以這種控制方式建議不做為推薦的方式。

無功功率控制器

無功功率（無功電流）型的控制器較完善的解決了功率因數型的缺陷。一個設計良好的無功型控制器是智能化的，有很強的適應能力，能兼顧線路的穩定性及檢測及補償效果，并能對補償裝置進行完善的保護及檢測，這類控制器一般都具有以下功能：*四象限操作、自動、手動切換、自識別各路電容器組的功率、根據負載自動調節切換時間、諧波過壓報警及保護、線路諧振報警、過電壓保護、線路低電流報警、電壓、電流畸變率測量、顯示電容器功率、顯示cosΦ、U、I、S、P、Q及頻率。由以上功能就可以看出其控制功能的完備，由于是無功型的控制器，也就將補償裝置的效果發揮得淋漓盡致。

如線路在重負荷時，那怕cosΦ已達到0.99（滯后），只要再投一組電容器不發生過補，也還會再投入一組電容器，使補償效果達到最佳的狀態。采用DSP芯片的控制器，運算速度大幅度提高，使得富里葉變換得到實現。當然，不是所有的無功型控制器都有這么完備的功能。國內的產品相對于國外的產品還存在一定的差距。

動態補償控制器

對于這種控制器要求就更高了，一般是與觸發脈沖形成電路一并考慮的，要求控制器抗干擾能力強，運算速度快，更重要的是有很好的完成動態補償功能。由于這類控制器也都基于無功型，所以它具備靜態無功型的特點。

目前，國內用于動態補償?shù)目刂破?，與國外同類產品相比有較大的差距，一是在動態響應時間上較慢，動態響應時間重復性不好；二是補償功率不能一步到位，沖擊電流過大，系統特性容易漂移，維護成本高、造成設備整體投資費用高。另外，相應的國家標準也尚未見到，這方面落后于發展。
